125K低頻ID卡Modbus讀卡器開發指南

低頻ID卡modbus讀卡器YW-635MK支持TK4100, EM4001等125K低頻ID卡。這些卡片屬于只讀序列, 不能寫

低頻Modbus讀卡器寄存器描述

低頻Modbus讀卡器寄存器與寄存器值

1.蜂鳴器和LED,寄存器地址：0003。低頻Modbus讀寫器YW-635MK上面的蜂鳴器和LED燈除了通過系統設置觸發工作以外，還可以單獨控制，通過寫0003寄存器可以直接控制蜂鳴器和LED燈。0003寄存器共2個字節，16位.
0-3位：斷開的時間，單位100ms
4-7位：通電的時間，單位100ms
8-9為：選擇LED還是蜂鳴器，1(二進制01)為LED燈，2(二進制10)為蜂鳴器，3(二進制11)為LED燈和蜂鳴器
10-15位：執行的次數，6位，值0到63。
例如：讓蜂鳴器短促的鳴叫3聲。10-15位為3，000011， 8-9位為2，10，4-7位為1，0001，0-3位為1，0001。合起來為0000111000010001，16進制為0E11。

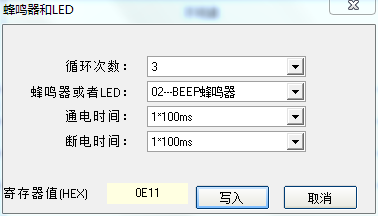

簡易的辦法可以從Modbus讀寫器演示程序中計算出來：

2.卡片序列號(卡號)寄存器,寄存器地址：0004-0007。低頻Modbus讀寫器YW-635MK讀取4字節ID卡卡號,占用0004和0005寄存器。
該寄存器可讀可寫。上電后，該寄存器為0，為尋卡狀態，一旦有卡進入，讀卡器讀到卡片后，立即填充該寄存器，并且不再尋卡， 直到程序?qū)⒃摷拇嫫髑辶?，即寫寄存?004和0005寄存器=0。一旦設置為0后，讀卡器啟動尋卡流程，直到讀到卡后，填充該寄存器，停止尋卡。清零后重新尋卡。

低頻Modbus讀卡器YW-635MK配置信息介紹

3.波特率和Modbus站號，地址40001
選擇相應的波特率和站號可以設置低頻Modbus讀卡器YW-635MK的通信波特率和Modbus的站地址.
RS485總線默認參數為:
波特率:19200,
校驗:無,
數據位:8,
停止位:1位

4.讀卡參數寄存器,地址40002
讀卡參數寄存器可以設置對卡操作時所使用的參數。

LED和蜂鳴器：讀到卡后相應的狀態提示。

5.參數寄存器，地址40100：
參數寄存器可以用于配置Modbus讀卡器對卡號的現實方式:
5.1． 數據大小端模式，只要為了與PLC的顯示模式一致。
5.2． 卡號是否自動清除,只要輪詢了卡號寄存器, 卡號自動清成0,并且啟動下一次尋卡.
5.3． 卡號格式8HEX,10DEC, WG26三種格式可選.

Modbus讀卡器PLC開發指南：
