簡介:
Modbus讀卡器YW-630MA是基于RS485總線，遵循Modbus RTU協議的一款I(lǐng)C卡讀卡器.。這款讀卡器使為PLC而設計和研發的新一代讀寫器，可以直接連接PLC，使得PLC連接RFID讀寫器有了新的通道。YW-630MA采用寬電壓設計，9到24VDC皆可為其供電，為現場供電減輕了布線負擔。另外這款讀卡的雙外殼設計，可以有效的做到部分防水防塵，使得可以適應更多的應用環境。
技術參數
工作頻率：13.56MHZ
射頻芯片及MCU:MFRC500或者兼容芯片
支持協議：ISO14443A
讀寫距離：5~10cm，一般的正常標準卡大小能達到8cm左右
蜂鳴器及指示：1個可控蜂鳴器及2色可控LED
接口：Modbus-rtu， 與PLC直接連接
電源：9-24VDC
功耗：1W左右
?操作溫度：-20 ~ +70°C
存儲溫度：-40 ~ +125°C
尺寸：128 * 86 * 27 (mm)
重量：大約150g
遠程更新：支持在線升級功能，方便程序更新操作
YW-630MA外觀

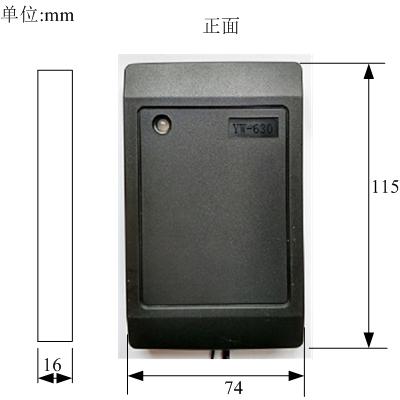

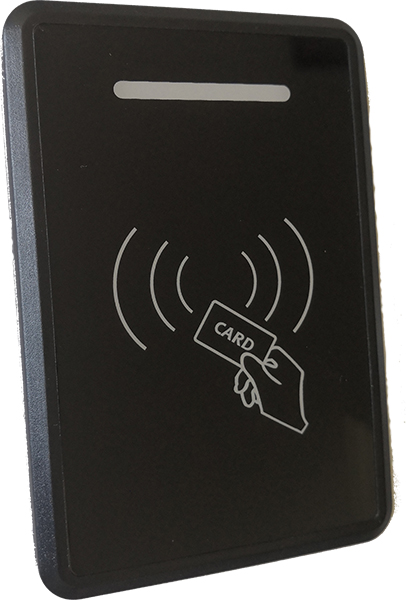

YW-630MA外觀亮黑，絲印白色刷卡標記，前面紅綠雙色LED燈，后方數據線采用焊接方式，杜絕插頭接觸不良。
Modbus讀卡器YW-630寄存器列表：
PLC可以通過RS485直接與YW-630MA讀寫器連接，使用通用的外部寄存器讀和寫來完成對IC讀寫器的控制。
寄存器說明
| 寄存器地址 |
寄存器名稱 |
寄存器默認值 |
寄存器值說明 |
| 0x0001 |
波特率和ID |
0x0301 |
波特率03代表19200，ID為01 |
| 0x0002 |
讀卡參數 |
0x0030 |
卡類型：S50/S70和其兼容卡。
讀到卡后蜂鳴器響一聲，LED閃一下。
使用密鑰寄存器密鑰進行認證，即0x000B到0x000D。
認證模式：A密鑰 |
| 0x0003 |
LED燈和蜂鳴器控制 |
0x0000 |
可以單獨控制蜂鳴器 |
| 0x0004到0x0007 |
卡片序列號 |
0x00000000000000 |
卡片的序列號共7個字節，部分卡號為4個字節，則后面的字節以0填充。 |
| 0x0008 |
卡片操作 |
0x0000 |
可以執行讀塊或者寫塊操作 |
| 0x0009 |
卡片操作執行狀態 |
0x0000 |
讀塊和寫塊的執行結果
0x00為成功
其他為失敗 |
| 0x000A |
要讀寫的塊號設置 |
0x0000 |
要讀寫的塊號和塊數量設置，禁止跨扇區讀寫。 |
| 0x000B到0x000D |
密鑰寄存器 |
0xFFFFFFFFFFFF |
存儲用于認證的密鑰 |
| 0x0010到0x002F |
塊數據寄存器 |
0x00000000000000000000000000000000
0x00000000000000000000000000000000
0x00000000000000000000000000000000
0x00000000000000000000000000000000 |
塊數據，共64字節，即可以讀寫多4個塊，每個塊的數據按順序排列。 |
豐富的開發資料
計算機端演示配置程序
在線開發資料， Modbus讀卡器開發指南
Modbus讀卡器開發指南包括寄存器地址介紹，開發的流程圖，開發筆記等等。 |
