?行業背景?

? ? ?由于環境污染的日趨嚴重，我國政府順應時代發展，大力發展純電動汽車。受益于一些列的鼓勵和優惠措施，純電動汽車蓬勃發展，由此帶動了新能源電動汽車充電樁項目的蓬勃興起，全國各地紛紛出現了專業做充電裝的企業。

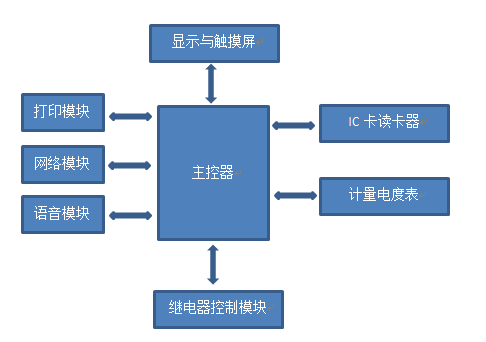

? ? ?充電樁類似于汽車的加油槍，可以為不同的汽車選擇合適的電壓進行充電，并且采用電量計量的方式，通過預先發售的非接觸IC卡進行付費，充電樁的結構如下：

本文將主要介紹非接觸IC卡的發卡充值和在充電樁的刷卡消費的各種方案。

非接觸IC卡的發售和充值

IC卡的發售初始化和充值需要一個發卡充值軟件，此軟件可以在友我科技定制或者由客戶自行開發，配以USB免驅發卡器就可以使用，支持此類的IC卡讀卡器有YW-605HA，YW-607，SDT-HA等等，這些發卡器不僅支持CS結構的程序，還支持BS結構的程序，不管是人工充值還是在圈存機自動充值都可以方便的實現。

充電樁內的IC卡數卡器方案

? ? 在充電樁內的IC卡讀卡器根據主控器的不同需要選擇不同的方案，這些方案都將以增加系統穩定性和安全性，縮短工期為目標的

1．主控器為PLC

如果主控器為PLC，則可以選擇Modbus協議的IC卡讀卡器YW-630，YW-630讀卡器可以與PLC直接相連接，采用標準的Modbus-rtu 485通信協議，簡單可靠。PLC可以通過相關寄存器指令來操作IC卡讀卡器， 包括讀寫IC卡的數據，金額，執行IC卡的扣款等操作。并將IC卡信息和充電信息顯示在顯示屏上或者通過打印機打印出相關收據。

2．主控器為Wince系統的微型計算機

如果主控器為帶Wince系統的微型計算機，則需要區分兩種可能情況，第一種就是這種計算機只是帶TTL的串口，第二種就是帶有232電平的串口。 對于第一種情況，我們可以選擇IC卡模塊就可以，此類模塊有YW-201C，YW-201C3，YW-401，YW-411等眾多型號可以實現，這些模塊都提供wince系統下的開發包，簡單易用。對于第二種情況，可以選擇串口或者485接口的IC卡讀寫器，這些IC卡讀寫器包括YW-605RA，YW-605SA，帶有顯示的YW-608SA，這些讀卡器連接簡單，使用wince下的開發包也非常容易。

3．主控器為帶XP或者linux系統的計算機

如果主控器為帶XP或者linux系統的計算機，則可以選擇任何型號的讀卡器，只要能接上計算機就可以，這時候更多的是考慮讀卡器的大小和系統的匹配。

4．主控器為ARM為核心的主板，不帶操作系統

如果主控器為ARM為核心的主板，不帶操作系統，這時候建議選擇IC卡模塊較好，IC卡模塊通信協議更簡單，于ARM連接更容易， 可以選擇使用IIC通信方式，速度快并且可靠，支持IIC總線的IC卡模塊有YW-201，YW-201C，YW-201C3，YW-401等等，選擇合適的供電電壓和總線，這些模塊就會很好的工作了。
